Une étude de prévention du ruissellement des eaux pluviales en 3 étapes
Une étude approfondie des eaux pluviales
Inventaire et fonctionnement du système de collecte et d’évacuation des eaux pluviales
Cette première étape consiste à comprendre clairement les systèmes de collecte et d’évacuation des eaux pluviales pour un secteur.
Cette étape est elle-même composée de 3 étapes :
– Une réunion de lancement,
– La collecte des données existantes et leur analyse,
– Le repérage des réseaux et un inventaire des dysfonctionnements notables.
La réunion de lancement réunit l’ensemble des personnes concernées et vise à mettre en exergue la méthodologie et le planning prévisionnel envisagés.
À la suite de cette réunion sont organisées des enquêtes du réseau des eaux pluviales en aval et en amont.
Une première reconnaissance du réseau d’assainissement (eaux usées et eaux pluviales) est donc réalisée sur les zones d’études. Une première partie de la visite se déroule avec un représentant de la commune. Une seconde reconnaissance, plus poussée, est ensuite menée par une équipe de techniciens expérimentés.

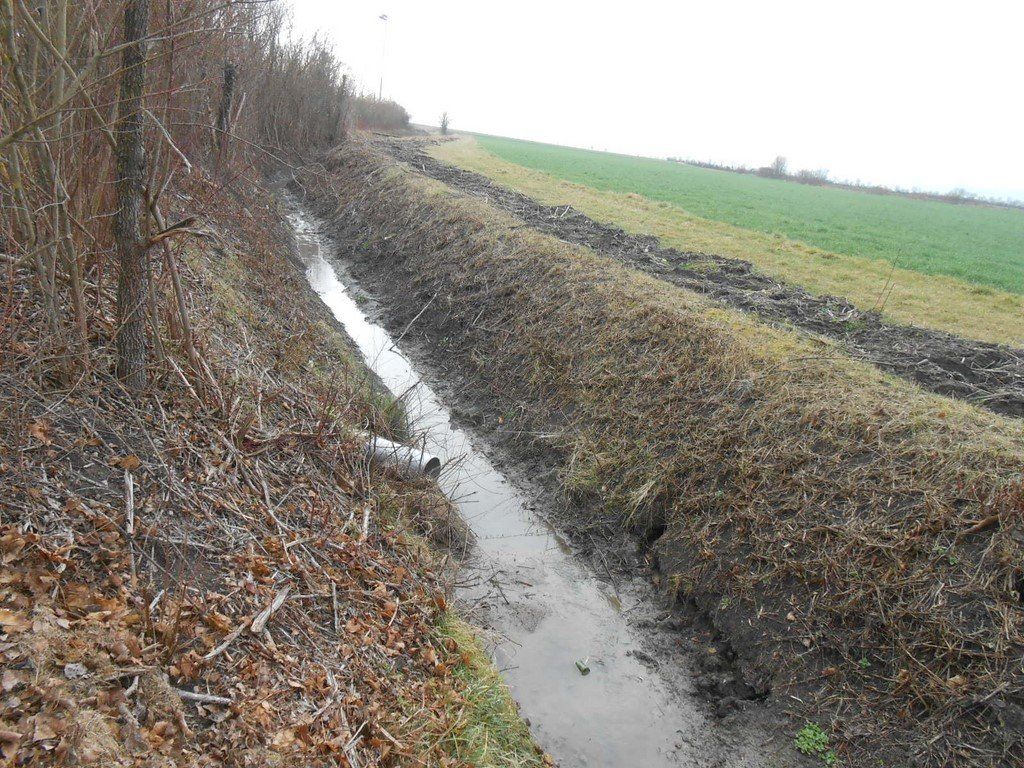

L’enquête de terrain complémentaire en amont des zones urbaines doit permettre de caractériser le milieu (occupation des sols, axes de ruissellement naturel et anthropique, cartographie des corridors d’écoulement…), de localiser et caractériser les aménagements hydrauliques et de recenser les secteurs d’inondations.
La modélisation informatique des systèmes de gestion des eaux pluviales
Il est généralement prévu d’effectuer une modélisation informatique du fonctionnement des réseaux d’eaux pluviales et des écoulements en amont.
Nous récoltons ainsi des données concernant : la surface, l’imperméabilité des sols, la pente, le temps de concentration et le temps de réponse, les canalisations EU et EP et la population concernée.
La modélisation est affinée grâce à un lever topographique de l’ossature des réseaux (eaux pluviales et eaux usées). En ayant recours aux levers, nous pouvons définir les profils en long et en travers des écoulements d’eaux pluviales et ainsi simuler le fonctionnement des réseaux.

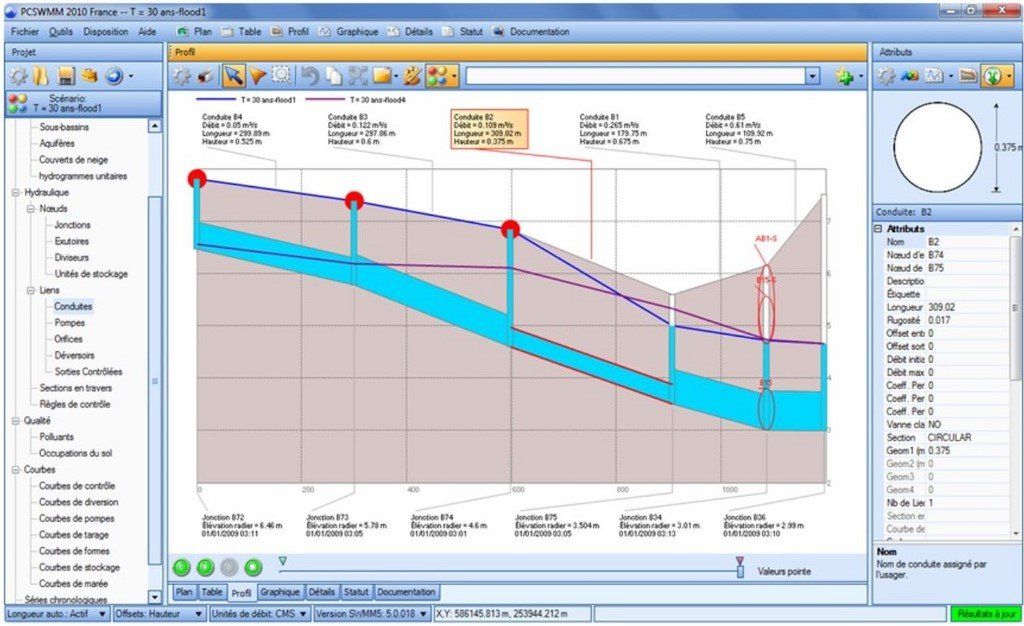

Nous utilisons le logiciel PCSWMM 2D pour réaliser nos modélisations. PCSWMM est un logiciel couplant sous une même interface à la fois : une base de données, une modélisation hydrologique et hydraulique et un rendu SIG.
Programme d’aménagement des systèmes de gestion des eaux pluviales
Selon la modélisation, nous envisageons l’établissement d’un programme d’aménagement des réseaux de traitement des eaux.

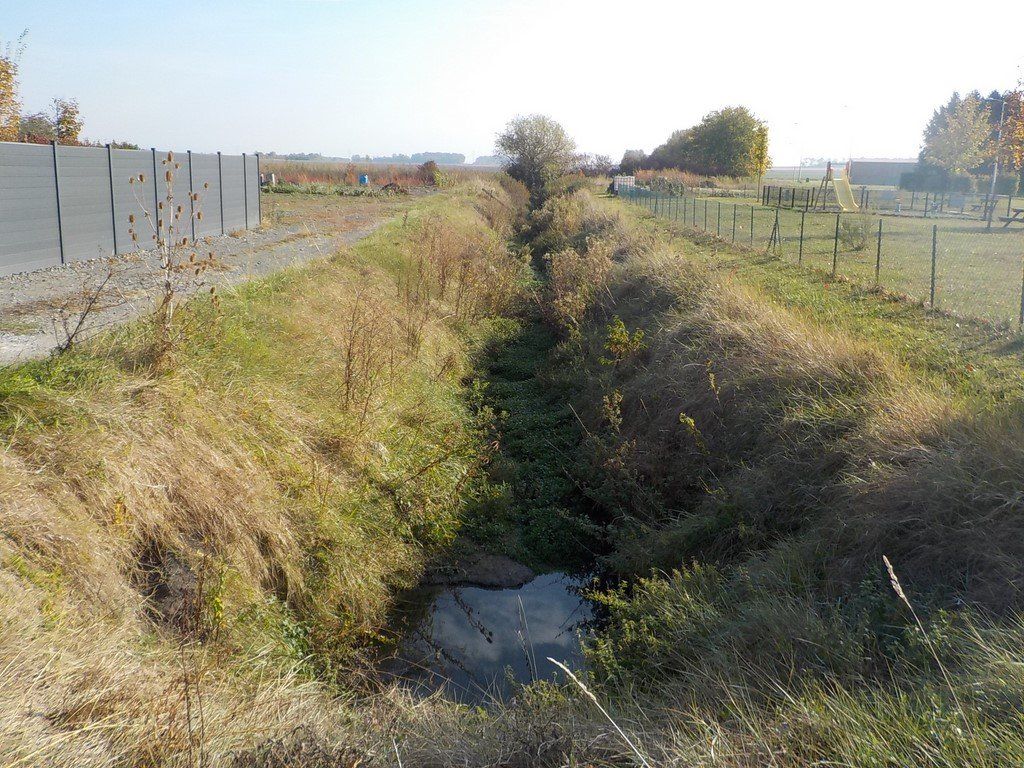

La réduction des écoulements d’eaux pluviales peut nécessiter des aménagements supplémentaires tels que le renforcement des capacités de transfert des collecteurs en aval et des fossés, la mise en œuvre de bassin de rétention en amont ou encore la création de noues.
On peut envisager ces aménagements sur le domaine public ou privé.
Le rapport final d’étude comprend ainsi :
– Des cartes des propositions d’aménagement,
– Des cartes présentant les différentes hypothèses de zonage de la commune,
– Sur un plan cadastral numérisé, la cartographie des ouvrages et/ou des éléments du paysage à créer ou à conserver,
– Des croquis et des plans des ouvrages et réseaux à créer,
– Un tableau synthétique récapitulant les aménagements et leurs caractéristiques techniques et financières.
Nous réalisons également des études pour les réseaux d’eau potable.
